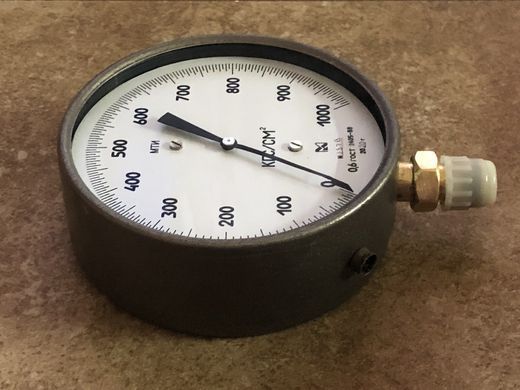

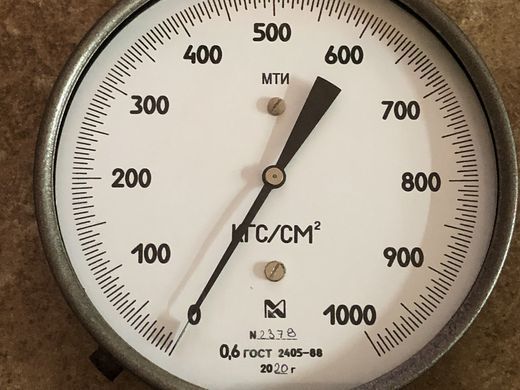

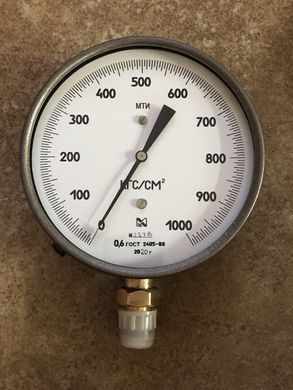

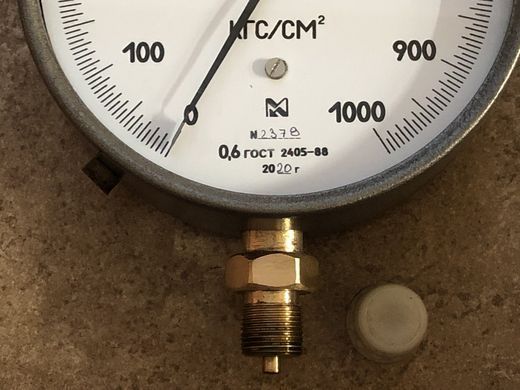

Манометр зразковий МТІ — 1000 кгс/см2. Манометри типу МТІ та ВТІ — вимірювальні прилади, що слугують для вимірювання, з гранично високою точністю, рівня надлишкового тиску рідких, паро- та газоподібних середовищ. Характеристики та опис Манометри, вакуумметри та мановакуумметри для точних вимірювань типів МТІ и ВТИ призначені для вимірювання надлишкового або вакуумметричного тиску рідин, газів і парів. Типи манометрів, вакуумметрів і вакуумметрів точних вимірювань: - Манометри, мановакуумметри: МТИ-1216, МТИ-1217, МТИ-1218, МТИ-1232, МТИ-1246 - Вакуумметри: ВТИ-1218 - Кислотостійкі манометри: МТИ-1511, МТИ-1512 Прилади призначені для роботи в умовах нормованих для вигляду кліматичного виконання УЗ**, УХЛЗ*, ТЗ** и ТВЗ. Прилади є сейсмостійкими. Можливе кислотностійке вироблення. Технічні характеристики МТІ та ВТІ ТЕХНІЧНІ ПАРАМЕТРИ Діапазон тиску Діапазон вимірювання тиску MПa (кгс/см2)* -0,1 ... 160 (-1 ... 1600) Температурний діапазон Кліматичне виконання стандартне (°C) - 50…+ 60 Відносна вологість навколишнього повітря (% за 35 °C) 95 Технічні характеристики *** Технічні умови (ТУ) 25.05.1481-77 Ступінь захисту від проникнення сторонніх тіл і води IP40 Сейсмостійкість (по РД 25818-87 і МУ 7.4-01) В Вібростійкість у разі амплітуди 0,1 мм (Гц) 5…25 Виготовлення для тропічного клімату (маркування) О4.2 Конструкційні матеріали (сталь)*** 12Х18Н10Т; 14Х17Н2; 36НХТЮ Механічне з'єднання М20х1,5 Маса (не більш ніж кг) 1,8 Сервіс Гарантійний термін експлуатації, місяць 36 Гарантійний термін зберігання, місяць 6 Міжповерковий інтервал, місяць 12 * - На окремому замовлення манометри виготовляються з одиницями тиску — бара. ** — По окремому замовленню прилади виготовляються знежиреними *** — За окремим замовленням прилади постачаються з роздільниками РМ, рукавом і заповнюються рідиною *** - Для кислотостійких приладів ТАБЛИЦЯ ВЕРХНІХ ПРИЄВІЛ ЗМІРІВ МІЦЬ І ВТІ Тип (найменування приладу) Модель Верхня межа вимірювань, МПа (кгс/см2) * Клас точності МТІ (манометр) 1218 0,06; 0,1; 0,16; 0,25; 0,4 (0,6; 1; 1,6; 2,5; 4) 0,6; 1 МТІ (манометр) 1216 0,6; 1; 1,6; 2,5 (6; 10; 16; 25) МТІ (манометр) 1246 4; 6; 10 (40; 60; 100) МТІ (манометр) 1232 16; 25; 40; 60 (160; 250; 400; 600) МТІ (манометр) 1217 100; 160 (1000; 1600) 1 МТІ (мановакуумметр)** 1218 0,06; 0,15; 0,3 (0,6; 1,5; 3) МТІ (мановакуумметр) 1216 0,5; 0,9; 1,5; 2,4 (5; 9; 15; 24) ВТИ (вакуумметр) 1218 - 0,1; - 0,06 (-1; -0,6) 0,6; 1 КИСЛОТОСТІЙські МТІ (манометр) 1511*** 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (2,5; 4; 6; 10; 16; 25; 40; 60;) 0,6; 1 МТІ (манометр) 1512 10; 16; 25; 40 (100; 160; 250; 400) МТІ (мановакуумметр) 1511*** 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 (1,5; 3; 5; 9; 15; 24) 1 ОСНОВНІ ОСОБЛИВОСТІ Основними експлуатаційними характеристиками, що визначають функціональність приладів, є: — діапазон вимірювань. Випускаються манометри з гранічним показником вимірювань до 160 мегапаскалів; — клас точності. Він може бути 0,6 або 1,0; — робочою температурою довкілля. Цей показник може вагатися від -50 до +60 градусів. Оптимальними умовами функціонування приладів температура +35 градусів за 95% відносної вологості. Прилади вирізняються малою вагою, що не перевищує 1,8 кілограма. Згідно з чинним ГОСТом 14254-96, манометри МТ мають захист корпусу, на рівні IP40, що дає змогу повністю виключити потрапляння всередину приладів рідин, твердих предметів і пилу. Вироби також вирізняються стійкістю до вібрацій, потужністю 5-25 герц, з амплітудою 0.1 міліметра.
