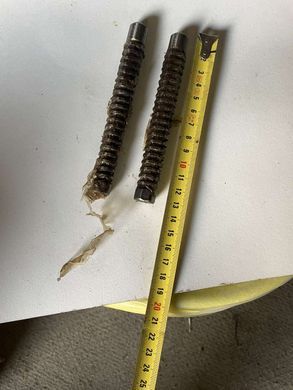

Протяжки Евольвентна шліцова. Шпонкові. Круглі. Р6М5. Р18. СССР. В асортименті Протягування — металорізальний інструмент, забезпечений рядом послідовно розташованих різальних крайок, розміщеним перпендикулярно щодо швидкості головного руху. Протяжки застосовуються для оброблення під час плавного або обертального руху леза без руху подавання. Виділяють зовнішні та внутрішні протяжки. Протяжки обробляють фасонні поверхні. Залежно від протягуваних поверхонь і вартості протягування також діляться на шпонкові, круглі, квадратні, шліцьові тощо. Протягування, що виконує за один робочий такт ряд поверхонь, називається комбінованою. Залежно від схеми різання під час протягування протяжки бувають профільної, сходистої й групової схемі різання. Оскільки протяжка є різальним інструментом, деякі класифікаційні ознаки різальних крайок самі є основою для класифікації протяжок. Так протяжки можуть бути цілісними та збірними. Протяжки шліцьові прямобічні для шліцьових з'єднань із центруванням за зовнішнім і внутрішнім діаметром — завдовжки від 350 до 1600 мм у діапазоні діаметрів 12-130 мм; Протяжки шліцьові евольвентні для з'єднань із центруванням за зовнішнім і внутрішнім діаметрами в діапазоні модулів 1,0-5 мм (25-5 DP) завдовжки від 350-1600 мм у діапазоні діаметрів 12-130 мм; Протяжки круглі — завдовжки від 300 до 1600 мм у діапазоні діаметрів 10-130 мм; Прошивки: Прошивки круглі, прошивання шліцьові, прошивки плоскі, прошивки пазові. Протяжка шпонкова 10D10 2405-1065 Р6М5 (час спрр-НОВА!!! Цей тип протяжок використовують на протяжних верстатах для оброблення шпонкових пазів різної форми. Шпонкову протяжку застосовують для оброблення як зовнішніх, так і внутрішніх поверхонь. Шпонкова протяжка являє собою різновид металорізального інструменту, обладнана кількома різальними робочими поверхнями — зубцями. Цей тип протяжок використовують на протяжних верстатах для оброблення шпонкових пазів різної форми. Шпонкову протяжку застосовують для оброблення як зовнішніх, так і внутрішніх поверхонь. Під час її використання може застосовуватися одинарна або групова схема зрізання шару матеріалу. Більш ефективною схемою є групова, оскільки має більшу кількість зубів, а також дві кутові фаски на першому зубці. Оскільки протяжки знімають шар стружки тільки однією поверхнею, то інструмент може піддаватися пластичній деформації. Протягування шпонкова 10D10 2405-1065 ГОСТ 18217-90 Ціна: Ширина шпон. паза: Поле допуску: Розмір: Кількість на складі: Запросити ціну 10 мм. D10 I2-612, Lобщ.-905 уточнюйте Протяжки шпонкові Протягування шпонкова використовується для протягування пазів під шпону в отворах. Розміри шпональних протяжок із хвостовиками стандартизовані. Технічна характеристика протягування шпонкової: Протяжка шпонкова має конструкційні особливості та оформлення різальних крайок у шпонкових крайок зазвичай такі самі, як у шліцевих. Під час роботи протягування шпонкова використовують одинарну або групову схему зрізання стружки. Найефективніша є групова через кількість зубів у групі (2) і двома кутовими фасками на першому зубці. Характеристики b1, мм 10,098 b2, мм - c, мм 0,25 h1, мм 7 l, мм 6,5 l1, мм 279 l2, мм 612 l3, мм 269 l4, мм - Висота h, мм 22 Висота Н1, мм - Довжина l, мм 905 Найменування Протягування шпонкова 10D10 2405-1065.I ГОСТ 18217 Номер профілю 5У Оброблюваний матеріал За алюмінієвими сплавами та стали Поле допуска на паз D10 Примітка - Зусилля протягування P, Н 13820 Число зубців 69 Крок зуба t, мм 9 Ширина паза, мм 10 Протяжки евольвентні слугують для оброблення багатошлицевих отворів і пазів з евольвентним профілем шліців у перерізі, перпендикулярному осі протяжки. Такі протяжки можуть бути виготовлені й для зубчастих коліс із внутрішнім евольентним зачепленням. Евольвентна протяжка з постійним кроком (відстань між різальними зубцями) називається одноконусний або лінійний. Це означає, що вершини евольдентних зубців лежать на одному умовному конусі. Евольвентні протяжки, у яких вершини зубців лежать на декількох умовних конушках, називаються багатоконусними. Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах. Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення. Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору. Протяжки шліцьові призначені для оброблення шліцевих отворів. Шліцьова протяжка — може мати різну кількість укріплених різців, з цієї причини їх ділять на різновиди: - Гострошлицевий — ГОСТ 28049-89; 50036-92; Р 50037-92 та інші. - Евольвентний профіль — комбіновані двопрохідні ГОСТ 50038-92; виточка отворів перерізу 14-12 мм це ГОСТ 25157-82, виточка отворів перерізу 45-90 мм ГОСТ 25160-82; виточка отворів перерізу 15-90 мм ГОСТ 25158-82; 25159-82; комбіновані звичайні ГОСТ 50035-92; 28050-89. - Шестишлицьовий - ГОСТ 25970-83; 25969-83 - Восьмишлицьовий профіль прямобокового типу ГОСТ 25971-83; 25972-83 - Десятишлицьовий — ГОСТ24823-81; 24822-81; інструментальна сталь. Протягування шліцьова застосовується у разі: - нарізання шліців і шпонкових канавок; - виготовленні нарізної вогнепальної зброї; - калібруванні фігурних, циліндричних і багатогранних внутрішніх поверхонь (отворів); - виробництві турбін для літакових двигунів; - протягування складних за конфігурацією зовнішніх профілів. Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах. Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення. Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору.
