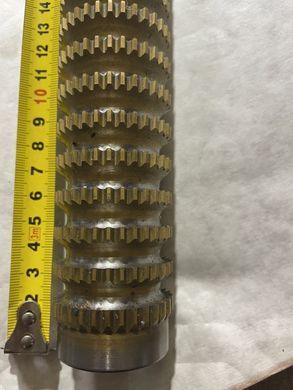

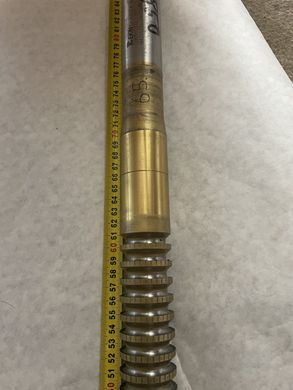

Протяжки Евольвентна шліцова. Шпонкові. Круглі. Р6М5. Р18. СССР. В асортименті Протягування — металорізальний інструмент, забезпечений рядом послідовно розташованих різальних крайок, розміщеним перпендикулярно щодо швидкості головного руху. Протяжки застосовуються для оброблення під час плавного або обертального руху леза без руху подавання. Виділяють зовнішні та внутрішні протяжки. Протяжки обробляють фасонні поверхні. Залежно від протягуваних поверхонь і вартості протягування також діляться на шпонкові, круглі, квадратні, шліцьові тощо. Протягування, що виконує за один робочий такт ряд поверхонь, називається комбінованою. Залежно від схеми різання під час протягування протяжки бувають профільної, сходистої й групової схемі різання. Оскільки протяжка є різальним інструментом, деякі класифікаційні ознаки різальних крайок самі є основою для класифікації протяжок. Так протяжки можуть бути цілісними та збірними. Протяжки шліцьові прямобічні для шліцьових з'єднань із центруванням за зовнішнім і внутрішнім діаметром — завдовжки від 350 до 1600 мм у діапазоні діаметрів 12-130 мм; Протяжки шліцьові евольвентні для з'єднань із центруванням за зовнішнім і внутрішнім діаметрами в діапазоні модулів 1,0-5 мм (25-5 DP) завдовжки від 350-1600 мм у діапазоні діаметрів 12-130 мм; Протяжки круглі — завдовжки від 300 до 1600 мм у діапазоні діаметрів 10-130 мм; Прошивки: Прошивки круглі, прошивання шліцьові, прошивки плоскі, прошивки пазові. Протяжка для шліцьових отворів з евольвентним профілем 30 градусів EKIN 3F4884 B = 14"Ф42 мм m1.25 z32 9H Р6М5 DIN5480 з центруванням за зовнішнім діаметром Протяжки евольвентні слугують для оброблення багатошлицевих отворів і пазів з евольвентним профілем шліців у перерізі, перпендикулярному осі протяжки. Такі протяжки можуть бути виготовлені й для зубчастих коліс із внутрішнім евольентним зачепленням. Евольвентна протяжка з постійним кроком (відстань між різальними зубцями) називається одноконусний або лінійний. Це означає, що вершини евольдентних зубців лежать на одному умовному конусі. Евольвентні протяжки, у яких вершини зубців лежать на декількох умовних конушках, називаються багатоконусними. Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах. Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення. Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору. Протяжки шліцьові призначені для оброблення шліцевих отворів. Шліцьова протяжка — може мати різну кількість укріплених різців, з цієї причини їх ділять на різновиди: - Гострошлицевий — ГОСТ 28049-89; 50036-92; Р 50037-92 та інші. - Евольвентний профіль — комбіновані двопрохідні ГОСТ 50038-92; виточка отворів перерізу 14-12 мм це ГОСТ 25157-82, виточка отворів перерізу 45-90 мм ГОСТ 25160-82; виточка отворів перерізу 15-90 мм ГОСТ 25158-82; 25159-82; комбіновані звичайні ГОСТ 50035-92; 28050-89. - Шестишлицьовий - ГОСТ 25970-83; 25969-83 - Восьмишлицьовий профіль прямобокового типу ГОСТ 25971-83; 25972-83 - Десятишлицьовий — ГОСТ24823-81; 24822-81; інструментальна сталь. Протягування шліцьова застосовується у разі: - нарізання шліців і шпонкових канавок; - виготовленні нарізної вогнепальної зброї; - калібруванні фігурних, циліндричних і багатогранних внутрішніх поверхонь (отворів); - виробництві турбін для літакових двигунів; - протягування складних за конфігурацією зовнішніх профілів. Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах. Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення. Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору.
