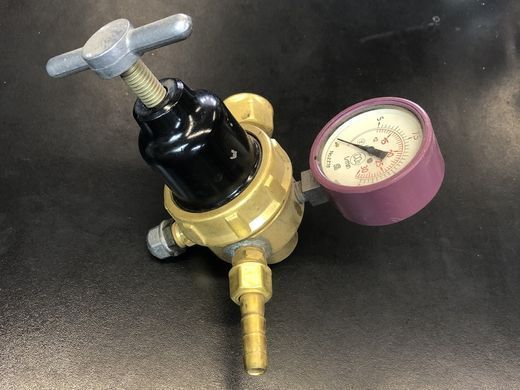

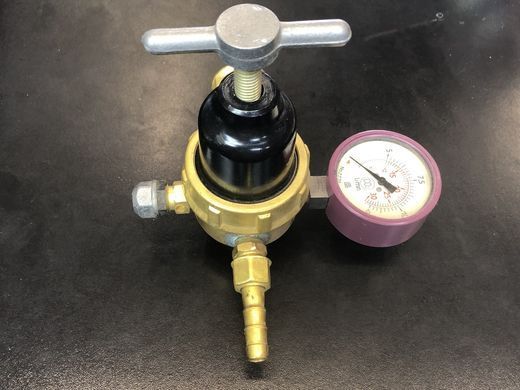

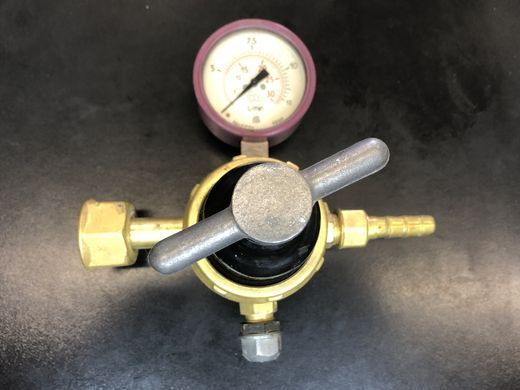

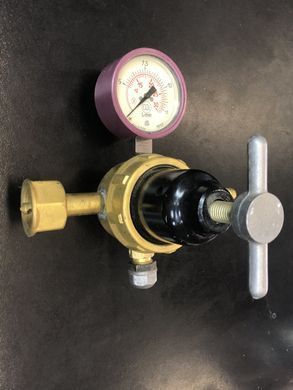

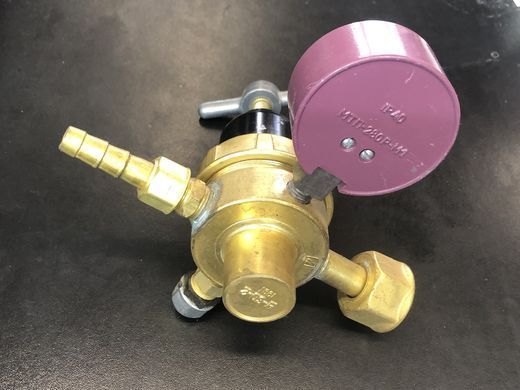

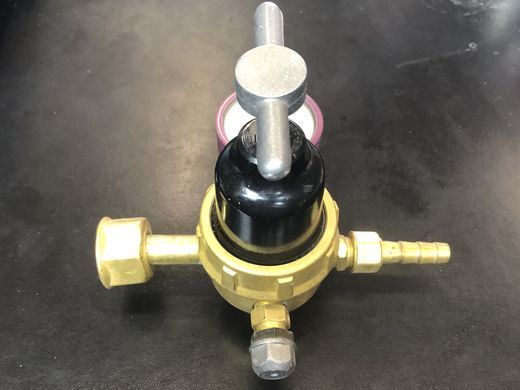

Редуктора виробництва СРСР Редуктор вуглекислотний У-30- — виконує функцію встановлення та підтримки на одному рівні тиску з балона. З його допомогою можна виставити необхідну нам величину тиску газу, що подається на пристрій. Крім цього, редуктор вуглекислотний У-30- виконує захисну функцію, запобігає перевантаження конструкції. Реалізується це за допомогою спеціального захисного клапана, що спрацьовує на певній за величиною тиску, що перевищує максимальне робоче, прописаний у технічних характеристиках пристрою. На вході У-30-кріпиться накидною гайкою правої різі. Газ із балона, перед надходженням у камеру редуктора, проходить через спеціальний фільтр, що затримує різні частинки сміття. Така фільтрація дає змогу уникнути зламання, некоректної роботи внаслідок деформації частин редукувального механізму та є обов'язковою. Відмітною особливістю Куткислотного редуктора У-30-2 є його мінлива величина пропускної здатності. Це реалізується за допомогою спеціальної дюзи, розташованої перед ніпелем, через який газ подається на пристрій. Вона має циліндричну форму та два отвори різного діаметра в торці. Залежно від того, який боком її встановити, через центральний отвір на шланг до пристрою тоне газ зі швидкістю 5-12 л/хв або 30 л/хв. Такий розширений функціонал вуглекислослотного редуктора У-30- слугує зайвим доведенням для вибору саме цієї моделі редуктора. Редуктор вуглекислотний У-30- має один манометр, на панелі якого є дві шкали — по одній, на кожну величину пропускної здатності. Загалом і загалом Куткислотний редуктор У-30- — чудова модель свого класу, з прекрасними робочими характеристиками та великим функціоналом. Він може використовуватися з корпусним або проточним підігрівачем газу, що дає нам можливість працювати на будь-яких величинах зварювального струму за будь-якої температури ГОСУДАЛЬНИЙ СТАНДАРТ РЕДУКТОРИ ДЛЯ ГАЗОПЛАМЕННОЇ ЗОБРАБОТКИ ОСВІТНІ ТЕХНІЧНІ УСЛОВІЯ ГОСТ 13861-89 Видання офіційне ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО КЕРУВАННЯ ЯКІСТЬ ПРОДУКЦІЇ ТА СТАНДАРТУ Regulators for gasflame working. General specifications Термін дії з 01.01.91 до 01.01.90 Справжній стандарт поширюється на газові редуктори, які використовуються для зниження тиску робочих газів, що надходить у редуктор із балона, рампи або газопроводу розподільального колектора, і автоматичного підтримання сталого заданого робочого тиску цих газів під час живлення постів і пайок газового зварювання, різання, паяння, нагрівання та інших процесів газозламного оброблення та виготовляються для потреб народного господарства та експорту. Стандарт не поширюється на редуктори, які є смоктованими частинами машин і установок. 1. ТИПИ ТА ОСНОВНІ ПАРАМЕТРИ Типи та основні параметри редукторів мають відповідати * вати зазначених у табл. 1. Таблиця 1 Тип редуктора * Найбільша пропускна здатність V. ма/год Найбільший тиск газу на вході, Pi, МПа (кгс/см2) Найбільший робочий тиск Pi, МПа (кгс/см2) Маса, кг, не більш ніж БКО-25 25 20(200) 0,8(8) 2,0 БКО-50 50 1,25(12,5) 2,1 БКД-25 25 0,8(8) 3,5 БАО-5 5 2,5(25) 0,15(1,5) 2,2 БАД-5 3,6 БПО-5 0,3(3) 2,0 БВО-80 80 20 (200) 1,25(12,5) 2,1 СКО-10 10 1,6(16) 0,5(5) CAO-10 0,12(1,2) 0,1(1) 1,8 СПО-6 6 0,3(3) 015(1,5), СМО-35 35 РКЗ-250 250 20(200) 1,6(16) 13,0 РКЗ-500 500 РАО-30 30 2,5(25) 0,1(1) 8 РАД-30 10 РПО-25 25 0,3(3) 8 РКД-25 10 * Значення літер і цифр: перша буква позначає призначення редуктора: Б — балонний, C — мережевий, р — р — рамповий, друга — редукований газ: А — ацетилен, В — водень, К — вітамін, М — метан, П — пропан, третя — кількість ступенів редукування спосіб завдання робочого тиску: О — один щабель із пружинним задатком, Д-дві сходинки з пружинним завданням, 3-одний щабель із пневматичний задач, цифри — найбільшу пропускну здатність редуктокотера в м3/ч. 2. ТЕХНІЧНІ ТРЕБУВАННЯ 2.1. Редуктори мають виготовлятися відповідно до вимог справжнього стандарту та технічної документації, затвердженої в установленому порядку. Редуктори, призначені для експорту в райони з тропічним кліматом, мають виготовлятися, крім того, відповідно до вимог ГОСТ 15151. 2.2. Редуктори мають виготовлятися в кліматичному спосновуванні УХЛ або Т за ГОСТом 15150, але для роботи під час температури: від мінус 25 до плюс 50 °C — балонні та мережеві редуктори для кисню, водню та ацетилену; від мінус 15 до плюс 45 °C — балонні та мережеві редуктори для пропану та метану; від плюс 5 до плюс 50 °C — рамові редуктори. 2.3. Редуктори мають відповідати вимогам ГОСТ 12.2.008 і ГОСТ 12.2.052. 2.4. Характеристика зміни робочого тиску під час зміни тиску газу на вході для всіх типів редукторів може бути щораз більшою й падінням (чрет. 1). 2.5. Редуктори мають забезпечувати найбільшу пропускну здатність У за найбільшого робочого тиску Р2 (табл. 1) і найменшому вхідної тиску Рз. Найменший вхідний тиск P3 у МП редукторів визначають за формулою де/(=1,05 — для редуктора типу САО-Ю,/(=1,5 для залишкових мережевих редукторів; К=2 — для балонних і рампових редукторів. 2.6. Коефіцієнт нерівномірності робочого тиску має бути в межах: від мінус 0,15 до плюс 0,15 вмикається. — для балонних редукторів; від мінус 0,1 до плюс 0,1 до плюс 0,1 вмикач. — для мережевих редукторів; від мінус 0,2 до плюс 0,2 до плюса 0,2 ввімкнення — для рампових редукторів. Примітка. Коефіцієнт нерівномірності робочого тиску обмежують за формулою 2.7. Робочий тиск після припинення відбирання газу Р4 довжиною бути нижче тиску початку відкриття запобіжного клапана. 2.8. Матеріали деталей редукторів, що входять до складу, з робочими газами, мають бути стійкими до хімічного, механічного або термічного впливу цих газів за всіх режимів роботи редуктора. 2.9. Деталі кисневих редукторів мають бути знежирені. 2.10. Редуктори мають мати прилад, що показується, або пристрої для визначення тиску газу, що входить і вихідається з редуктора. Балонні пропанові та всі мережеві редуктори мають мати прилади або пристрої, що показуються тільки для визначення тиску газу, що виходить із редуктора. 2.11. Редуктори мають мати запобіжні клапани, встановлені в робочій камері редуктора. У двоступеневих редукторів допускається встановлювати запобіжні клапатени після першого ступеня редуювання. Запобіжні клапани не встановлюють на мережеві редуктори та редуктори, робоча камера яких розрахована на міцність за найбільшого вхідного тиску Рь Запобіжні клапани мають забезпечувати пропускну здатність не нижче ніж 1/2 V за тиску 2Р2 для редукторів із найбільшим робочим тиском понад 0,3 МПа (3 кгс/см)2) і за тиску 0,6 МПа (6 кгс/см2) —для редукторів із найбожевішим робочим тиском нижче або рівним 0,3 МПа (3 кгс/см)2). Тиск початку відкриття запобіжних клапанів довжинно бути вищим від Р4у , але не більш ніж 2Р2 для редукторів із найбільшим робочим тиском Ро>0,3 МПа (3 кгс/см)2) і не більш ніж 0,6 МПа (6 кгс/см2) для редукторів із найбільшим робочим тиском >2^0,3 МПа (3 кгс/т2). 2.12. Показники надійності редукторів мають відповідати зазначеним у табл. 2. Таблиця 2 Значення показника для редукторів Найменування балонних показника одноступенів чатів двоступенів чатів мережевих рамкових 95-відсоткове напрацювання до відмови, Повний 95-відсотковий термін експлуатації, г 3000 7,5 2300 6 3500 7,5 5800 4,5 Критерії відмови редукторів — порушення герметичності ущільнювальних поверхонь клапана та сідла, розрив мембрани, критерії граничного стану — вихід із ладу корпусних деталей. 2.13. Комплектність редуктора має бути встановлена в нормативно-технічній документації на редуктор конкретної марки. 2.14. На редукторі має бути наступне маркування: товарний знак підприємства-виробника (на редуктори, призначені для експорту, не наносять); марка редуктора; буква Т (наносять після марки редуктора в кліматичному споснові Т); рік випуску (на редуктори, призначені для експорту не наносять); напис «Зроблено в СРСР» мовою, зазначеному в договорі між підприємством і зовніекономною організацією (на редукторах, призначених для експорту). 2.15. Транспортне маркування редукторів має бути виконане відповідно до ГОСТ 14192, а редукторів, передзначених для експорту, крім того, має відповідати зазначеній у договорі між підприємством і зовніеконізацією. 2.16. На тарі мають бути нанесені основні, доповнювальні й інформаційні написи та маніпуляційні знаки: «Верх, не кантувати»; «Боїться вогкості»; «Обережно, крихке». 2.17. Упаковку редукторів виробляють відповідно до ГОСТ 23170 і нормативно-технічною документацією на редуктор конюшної марки.
