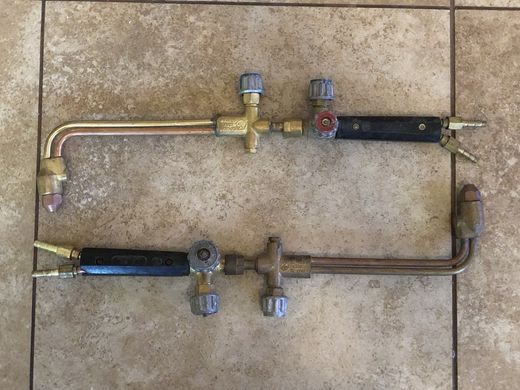

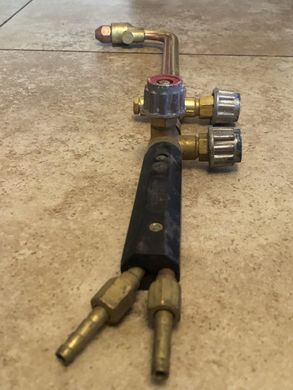

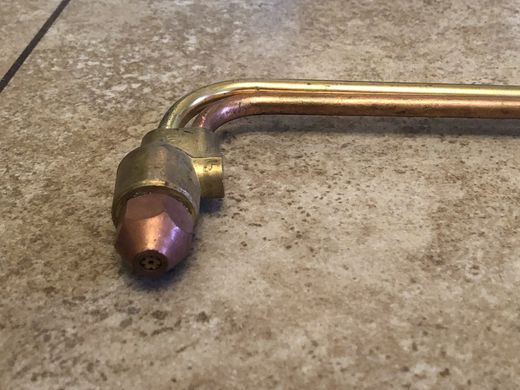

увагу! ціна на головній сторінці вказана за одну Goth- товару! Різак інжекторний призначений для ручного газокисненого різання листового та сортового металу з низьковуглецевих сталей, із застосуванням як паливого газу ацетилену. Товщина розрізаної сталі (залежить від набору мундштуків), мм 8-100. Різаки інжекторні (іменувані в надалі - резаки) предназначены для ручний газокисневий різання (Розкрию) листового и сортового металу з низьковуглецевих сталей завтовшки до 100 мм. Виконання різаків: Р1А-100 – для роботи на ацетиліні (як горючий газ застосовується ацетилен в суміші з киснем чистотою не нижче 99,5%; Р1П-100 для роботи на пропан-бутане або природним газе (в якості горючого газа застосовується пропан-бутан або природний газ у суміші з киснем). Р1П-100-UD — різак збільшеної довжини, порівнюючи з базовим виготовленням. Кліматичне виконання для роботи в діапазоні температур: - для Р1А — від мінус 40o до плюс 40o; - для Р1П — від мінус 20o до плюс 40o. Кисень через ніпель подається в корпус ручки до вентилям підігрівального кисню и різального кисню. При відкривання вентиля підігрівального кисню кисень проходить через інжектор створюючи розрядження в змішувальної камері, сприяє засмоктуванню пального газу та змішуванню його з киснем. Гаряча суміш надходить в головку різака і виходячи через щілинні отвори между зовнішнім и внутрішнім мундштуками, при займання утворює підігрівальна полум'я. Подача кисню для різання здійснюється через вентиль різального кисню, трубку Наконечника та центральний канал внутрішнього мундштука. Робота різака ґрунтується на нагрівальному нагрівальному полум'ї металу до температури запалення з подальшим спалюванням його в струе різального кисню. Плавне регулювання потужності полум'я та складу горючої суміші на кожному номері мундштука виробляється вентилями, ступеневе — зміною мундштука ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Мундштук зовнішній №1 Мундштук внутрішній №1 No2 No3 №4 Товщина розрізувальної сталі, мм До 15 15-30 30-50 50-100 Тиск на вході, МПа -кислота 0,35 0,4 0,5 0,65 -ацетилена 0,01-0,1 -пропан-бутана 0,01-0,1 Витрата, м3/год: кисню під час роботи на - ацетилену 2,1 3,3 6,8 12,1 — пропане, природ. газе 3,5 5,2 9,3 15,6 -ацетилена 0,5-0,75 0,75-1,0 1,0-1,1 1,1-1,2 -пропан-бутана 0,5-0,75 0,68- 0,73 1,0-1,2 1,43- 1,62 Маса різання, кг, не більш ніж 0,77 (Р1П-100-УД 0,83) Довжина різання, мм, не більш ніж 480 (Р1П-100-УД-768) Приєднувальні розміри штуцерів: - для кисню — для пального газу. М16х1,5 М16х1,5LH Умовний прохід приєднуваного рукава 6/6 мм 2. КОМПЛЕКТ ПОСТАВКИ Найіменований. Тип виготовлення Р1А-100 Р1П-100 Р1П-100-УД Різак у зборі з ніпелями та гайками 1 1 1 Мундштук внутрішній №1 1* 1* 1* No2 1 1 1 No3 1 1 1 №4 1 1 1 Мундштук зовнішній №1 1* 1* 1* *встановлені на різаку. ПОДГОТОВКА К РАБОТЕ Перед початком роботи переконайтеся в справності і перевірте а) герметичність приєднання рукавів, усіх роз'ємних і паяних з'єднань; б) наявність розрядження (підсмоктування) у каналі пального газу. Встановіть робочий тиск газів відповідно до таб.1 редукторами на балонах
