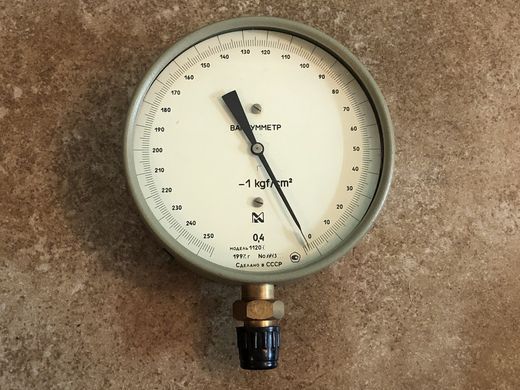

Характеристики та опис Опис і застосування вакуумметрів МО зразкові: Манометр і вакуумметр МО 11201, МО1202, МО 11203, ВО 11201, зразкові з умовними шкалами типів МО та В призначені для перевірки та калібрування робочих манометрів, вакуумметрів і мановакуумметрів, а також перетворювачів, датчиків тиску та різності тисків. Манометри МО призначені для роботи в умовах нормованих для вигляду кліматичного виконання УХЛ4.2* Внесені до Центрального реєстру засобів вимірювань. За своєю точністю та якістю прилади є унікальними. ТЕХНІЧНІ ПАРАМЕТРИ МАНОМЕТРА МО та ВАКУУММЕНТА ВО: ТЕХНІЧНІ ПАРАМЕТРИ Діапазон тиску Діапазон вимірювання тиску, MPa (кгс/см2) -0,1(1) ... 60 (600) Шкали приладів для класу точності 0,4 (діло) 100 для класу точності 0,15 і 0,25 (дінь) 400 Ціна поділки (у.ед.)* 1 Температурний діапазон Кліматичне виконання стандартне (°C) + 5...+ 40 Відносна вологість навколишнього повітря (% за 25 °C) 80 Виготовлення для тропічного клімату (маркування) О4.2 Технічні умови Технічні умови (ТУ) 25-05-1664-74 Штуцер М20х1,5 Маса для класу точності 0,4 (не більш ніж кг.) 1,8 ТАБЛИЦЯ ВЕРХНІХ ПРИЄВІЛ ЗМІРІВ МО та ВО: Тип (найменування приладу) Модель Верхня межа вимірювань, МПа (кгс/м2) Клас точности МО (манометр) 11201 0,1 (1) 0,4* 11202 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60) 11203 10; 16; 25; 40; 60; (100; 160; 250; 400; 600) ВО (вакуумметр) 11201 - 0,1 (-1) 0,4* Ці типи приладів вирізняються підвищеною точністю та якістю вироблення. Технічні параметри мо — ТЕХНІЧНІ ПАРАМЕТРИ Діапазон тиску Діапазон вимірювання тиску, MP a (кгс/см2) -0,1 ... 60 (-1 ... 600) Шкали приладів для класу точності 0,4 (діло) 250 або 100 для класу точності 0,15 і 0,25 (дінь) 400 Ціна поділки (у. Ед.)* 1 Температурний діапазон Кліматичне виконання стандартне (°C) + 5...+ 40 Відносна вологість навколишнього повітря (% за 25 °C) 80 Виготовлення для тропічного клімату (маркування) О4.2 Технічні умови Технічні умови (ТУ) 25-05-1664-74 Штуцер М20х1,5 Маса для класу точності 0,4 (не більш ніж кг.) 1,8 для класу точності 0,15 і 0,25 (не більш ніж кг.) 5,5 Сервіс Гарантійний термін експлуатації, місяць 36 Гарантійний термін зберігання, місяць 6 Міжповерковий інтервал, місяць 12 * По окремому замовленню прилади виготовляються з іменною шкалою в конкретних фізичних величинах. Таблиця верхніх меж вимірювань мо та у Тип (найменування приладу) Модель Верхня межа вимірювань, МПа (кгс/м2) Клас точности МО (манометр) 11201 0,1 (1) 0,4* 11202 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60) 11203 10; 16; 25; 40; 60 (100; 160; 250; 400; 600) ВО (вакуумметр) 11201 - 0,1 (-1) 0,4* МО (манометр) 1227 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 (1; 1,6; 2,5; 4; 6; 10; 16; 25) 0,15; 0,25 1226 4; 6; 10; 16; 25; 40; 60 (40; 60; 100; 160; 250; 400; 600) ВО (вакуумметр) 1227 - 0,1 (-1) 0,25 * - Можливість додатково постачання спеціальних стійки та футляра ЧЕРТЕЖИ МО — ВО Габаритні розміри приладів типів МО та В класів точності 0,15 і 0,25 Габаритні розміри приладів типів МО та Ву класу точності 0,4
