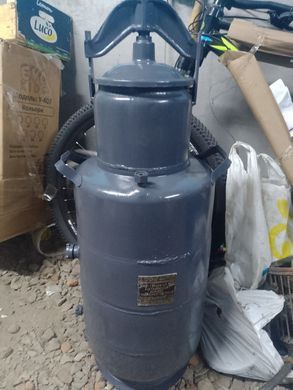

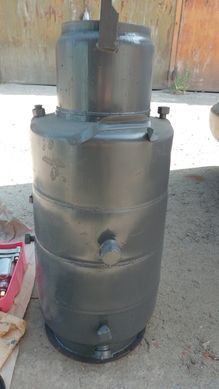

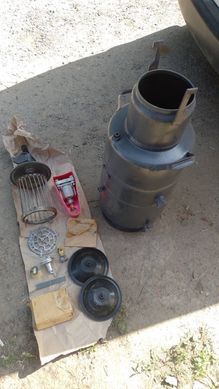

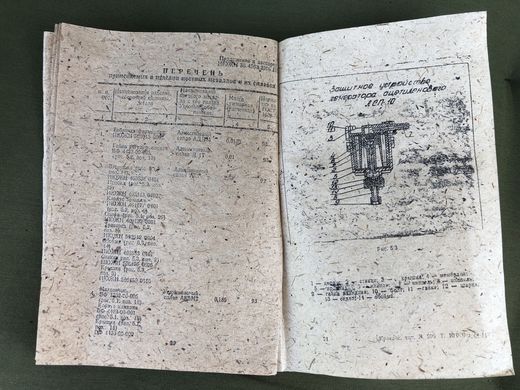

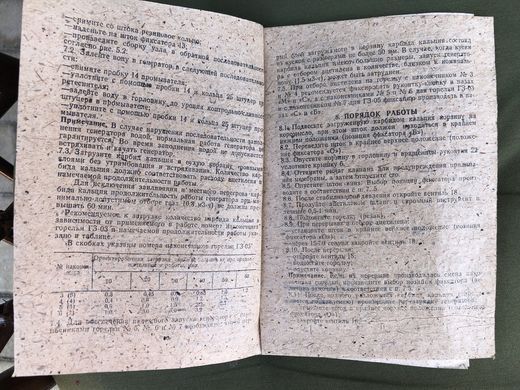

Генератор ацетиленовый АСП-1,25-7 ПАСПОРТ на генератор ацетиленовый АСП-1,25-7 (К-ВВ-ПК-0,15-1,25 ГОСТ 5190-78) 2015 364563 3201 ПС Номер смены... 1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ И СВИДЕТЕЛЬСТВО О ПРИЕМКЕ 1.1. Генератор ацетиленовый АСП-1,25-7 предназначен для получения газообразного ацетилена из карбида кальция и воды и применяется для питания ацетиленом аппаратуры газопламенной обработки металлов при температуре окружающей среды от минус 29,5 до плюс 40 град. С. 1.2. Генератор АСП-1,25-7 и затвор ЗСН 1,25 изготовлены, испытаны, подвергнуты консервации и упакованы в соответствии с ТУ 26-05-503-80 и признаны годными к эксплуатации. Контролер (Штамп ОТК) Рис. 1. 1—корпус; 2 -крышка; 3—винт; 4- траверса; 5—пружина; б - мембрана 7—корзина; 8—поддон; 9—патрубок; 10—трубка переливная; 12, 13— штуцеры слива; 14—пробка;; 15—затвор; 16—клапан предохранительный 17—вентиль; 18—манометр; 19—теплозащитный чехол; 20—колпачек; 21—вставка теплораспределительная. 2. ОБЩИЕ УКАЗАНИЯ 2.1. Перед вводом генератора в эксплуатацию: — проверьте комплектность поставки; — расконсервируйте генератор; — назначьте лицо, ответственное за техническое состояние генератора. 3. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 3.1. Основные параметры и размеры генератора соответствуют указанным в таблице: 4. КОМПЛЕКТ ПОСТАВКИ 4.1. В комплект поставки генератора входит: Генератор ацетиленовый АСП 1,25-7 — 1 шт. в том числе: Затвор ЗСН-1,25 ТУ 26-05-504-80 —1 шт. Клапан предохранительный КПА-1,25-77 ТУ 26-05-472-77 — 1 шт. Вентиль В А-1,25-77 ТУ 26-05-473-77 — 1 шт. Манометр — 1 шт. Прокладки резиновые под манометр, клапан, вентиль — 3 шт. Кожух 2015 502422 0902 или чехол ИЮЖН 305166 0001 (для районов с холодным климатом) — 1 шт. Колпачок 2015 409949 3002 (для районов с холодным климатом) — 1 шт. Эксплуатационная документация: Паспорт 2015 364563 3201 ПС (данный) — 1 экз. Запасные части: Мембрана ВФ 3414-03-003 — 1 шт. Шарик 2015 403711-0201 — 1 шт. Инструменты: Выталкиватель 2015 402311 0901 — 1 шт. 5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 5.1. Устройство генератора см. рис. 1. Образующийся в результате реакции карбида кальция с водой, ацетилен по трубке 10 поступает в промыватель, барботируя через слой воды, охлаждается, промывается и через вентиль 17 и затвор 15 поступает на потребление. Для увеличения теплоотвода из зоны реакции, с целью использования кусков карбида кальция размером от 2 до 25 мм, корзина укомплектована крестообразной вставкой. Давление ацетилена воздействует на мембрану, обеспечивая перемещение корзины вверх, уменьшение замочки карбида, ограничение выработки ацетилена и уменьшение давления. При понижении давления ацетилена корзина перемещается вниз и происходит замочка карбида. При повышении давления ацетилена вода из газообразователя поступает в вытеснитель, тем самым уменьшается замочка карбида. При понижении давления ацетилена вода вновь занимает прежний объем. При повышении давления в генераторе выше допустимого срабатывает клапан 16, выпуская ацетилен в атмосферу. 5.2. Затвор (поз. 15) предназначен для предохранения генератора от проникновения в него взрывной волны ацетиленокислородного пламени, а также от проникновения воздуха и кислорода со стороны потребления. Устройство затвора см. рис. 2 Ацетилен поступает через штуцер 8 в корпус 1, поднимает, клапан 6 до соприкосновения с мембраной- 4 и по «петлевому каналу», который находится в корпусе 1 в виде отверстий, соединенных пазами на торцах корпуса и уплотненных мембраной 4 и прокладкой 5, через отверстие в мембране 4 и ниппель 7 поступает на потребление. В случае обратного перетока кислорода или воздуха со стороны потребления, клапан 6 и шарик 12 перекрывают входные отверстия затвора, исключая проникновения кислорода или воздуха в генератор. При обратном ударе ацетилено-кислородное пламя пройдя «петлевой канал» корпуса, локализуется в объеме между клапаном 6 и мембраной 4. Для предохранения затвора и вентиля от замерзания в них конденсата при эксплуатации генератора в условиях минусовых температур служит теплозащитный кожух 19 и колпачек 20 (рис. 1). Примечание: В генераторе некоторые узлы могут быть модернизированы заводом-изготовителем, что не повлияет на техническую характеристику и работу генератора. 6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 6.1. Генератор предназначен для работы на открытом воздухе или под навесом. 6.2. Предприятие, эксплуатирующее генератор, обязано заполнить паспорт ацетиленового генератора и составить инструкцию по эксплуатации и технике безопасности. Инструкция должна быть составлена на основе технической характеристики генератора (паспорта) с учетом условий эксплуатации генератора на предприятии и требований «Правил техники безопасности и производственной санитарии при производстве ацетилена, кислорода и газопламенной обработке металлов», утвержденных постановлением Президиума. ЦК профсоюза рабочих машиностроения 2 апреля 1963 года. Инструкция утверждается главным инженером предприятия. 6.3. Запрещается: 6.3.1. Работа генератора около мест засасывания воздуха вентиляторами и компрессорами, в помещениях, где возможно выделение веществ, образующих с ацетиленом самовзрывающиеся смеси (например, хлора) или легковоспламеняющихся веществ (серы, фосфора и др.), а также на строящихся и ремонтируемых судах на стапелях, набережных и в доках 6.3.2. Работа генератора без затвора, клапана и манометра 6.3.3. Для отогревания генератора в зимнее время применять открытое пламя, раскаленный металл, электрические нагревательные приборы и т. п., также скалывать лед и подносить сосуды, нагретые на открытом огне. 6.3.4. Открывать крышку и вынимать корзину с горячим, неразложившимся карбидом. Это может быть сделано только после остывания генератора не менее 2-3 часов и сброса давления выпуском ацетилена через клапан или вентиль 6.3.5. Разбирать затвор ЗСН-1,25. Разрешается только за мена шарика поз. 12 рис. 2. 6.3.6. Применение металлического инструмента с острыми кромками для выталкивания клапана из седла затвора. 6.4. Очистку корзины от ила производите только скребками из неискрящего материала. 6.5. Не реже одного раза в год техническая комиссия предприятия должна производить осмотр генератора. При обнаружении неисправностей дальнейшая эксплуатация генератора прекращается. 7. ПОДГОТОВКА К РАБОТЕ 7.1. После расконсервации генератора: — установите в узел крышки 2 мембрану 6, закрепите корзину 7 гайками с шайбой (см. рис. 5); — установите на генератор затвор, вентиль, клапан, манометр, а при необходимости — теплозащитный кожух с колпачком; — проведите пневматическое испытание генератора на плотность соединений под давлением 1,5 кгс-см2. 7.2. Снимите с генератора крышку 2 и отсоедините поддон 8 от корзины 7 (рис. I) 7.3. Залейте воду в генератор до уровня контрольного штуцера 3, служащего одновременно и для слива воды, затем установите на штуцер пробку. 7.4. Загрузите карбид кальция (не более 3,7 кг в сухую и очищенную от ила корзину так, чтобы куски карбида кальция мелкой грануляции вместе с крестообразной вставкой находились от торца корзины на расстоянии 30-50 мм и перекрывались на оставшуюся высоту карбидом кальция грануляции 25-80 мм. 7.5. Установите поддон на корзину 7. 8. ПОРЯДОК РАБОТЫ 8.1. Опустите загруженную карбидом корзину 7 в горловину и уплотните крышку 2 с помощью траверсы 4 и винта 3. 8.2. Откройте вентиль 17. Оттяните рычаг клапана 16 для предупреждения прилипания мембраны, а затем отпустите его 8.3. Продуйте ацетиленом шланги и сварочный инструмент в течение 1 мин 8.4. После полного разложения Карбида кальция произведите перезарядку генератора: — сбросьте остаток ацетилена в атмосферу, выньте корзину, помойте водой и высушите ее без применения открытого огня; — слейте ил и воду; — промойте корпус генератора; — подготовьте генератор и произведите его пуск согласно п. п. 7.2, 7.3, 8.1, 8.2, 8.3 8.5. После окончания работы промойте корзину, газообразователь и промыватель от ила, слейте конденсат из шланга установите крышку 2 на генератор и уплотните ее, а при температуре окружающей среды ниже 0 град, снимите с генератора вентиль, затвор и через входные штуцеры продукте их с целью удаления конденсата. Примечание: 1. Допускается переносить генератор в заряженном состоянии в вертикальном положении, избегая толчков, встряхивания. 2. При минусовых температурах окружающей среды перед запуском генератора в работу вентиль и затвор должны быть предварительно отогреты до плюсовых температур без применения открытого огня. 9. РЕГУЛИРОВАНИЕ И НАСТРОЙКА 9.1. При регулировании клапана 16 на соответствии п. 3.3 — выньте ось рычага, снимите рычаг и шайбу, отверните и снимите контргайку и вращая регулировочную гайку, установите начало выпуска газа при давлении 1,5 плюс минус 0,2 кгс-см2; — выпуская газ через клапан, убедитесь, что Он прекращает выпуск газа при давлении 1,35 плюс минус 0,2 кгс-см2, после чего заверните контргайку, оденьте шайбу и рычаг и вставьте ось рычага. О произведенной регулировке внесите запись в таблицу. 10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ 11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 11.1. Не реже двух раз в месяц прочищайте трубку 10 и штуцеры латунным или алюминиевым прутком. 11.2. Периодически проверяйте мыльной водой плотность разъемных соединений. 11-3. Не реже одного раза в год проводите гидравлическое испытание корпуса генератора на прочность под давлением 2,5 ктс-см2. Испытание проводить без затвора, клапана, вентиля с выдержкой под давлением в течение 5 минут. После гидравлического испытания должно быть проведено пневматическое испытание соединений генератора на плотность под давлением 1,5 кгс-см2 со смачиванием соединений мыльной водой или погружением генератора в воду. Испытание проводить без затвора и клапана. 11.4. Не реже одного раза в год должно быть проведено пневматическое испытание затвора на плотность соединений, Пневматическое испытание проводить следующим образом: заглушить штуцер выхода газа, а через штуцер входа подать газ давлением 1,5 кгс-см2; смочить соединения затвора мыльной водой. В случае отсутствия роста пузырьков газа затвор считается выдержавшим испытание. 12. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ 12.1. При необходимости длительного хранения на складе, генератор тщательно промойте и высушите. Нарушенные места покрытия генератора и затвора подкрасьте. Корзину генератора тщательно промойте, подкрасьте ил и покройте смазкой. Затвор, вентиль, клапан снимите с генератора, оберните полиэтиленовой пленкой или водонепроницаемой бумагой и уложите в корпус генератора. Все резьбовые соединения покройте смазкой ПВК по ГОСТ 19537-83. Заглушите отверстия. Храните генератор в закрытых помещениях с естественной вентиляцией! 12.2. Генератор транспортируется любым видом транспорта и на любые расстояния. 13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ВНИМАНИЕ! На генератор АСП-1,25-7 взамен манометра может устанавливаться индикатор среднего давления ацетилена ИД-1,5 Индикатор предназначен для определения наличия давления в рабочем диапазоне. Индикатор среднего давления ацетилена ИД-1,5 имеет параметры: определяемое давление, МПА (кгс-см2); рабочее соответствует выходу штока (зеленого цвета) -0,01-0,15 (0,1-1,5); наибольшее допустимое (соответствует выходу штока красного цвета) — 0,15 плюс 0.022 (1,5 плюс 0,22) Приложение к паспорту 2015 364563 3201 ПС УСТРОЙСТВО И УСТАНОВКА ИНДИКАТОРА СРЕДНЕГО ДАВЛЕНИЯ АЦЕТИЛЕНА ИД-1,5 Устройство индикатора ИД-1,5 показано на рис. 3 Через штуцер нижней крышки 2 ацетилен поступает под мембрану 8. При повышении давления ацетилена мембрана 8 поднимается и выталкивает шток 6 вместе с втулкой 4 и наконечником 5 вверх. По различию в окраске штока 6 и втулки 4 определяют рабочее и наибольшее допустимое давление ацетилена. Зеленый цвет втулки 4 указывает на рабочее давление, красный цвет штока 6 на наибольшее допустимое. Индикатор ИД-1,5 устанавливается на корпусе генератора АСП-1,25-7 с помощью накидной гайки. Герметичность соединения обеспечивается наличием прокладки между индикатором ИД-1,5 и штуцером. Приложение к паспорту 2015 364583 3201 ПС ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА АСП-1,25-7 С ИНДИКАТОРОМ ИД-1,5 Начало отбора ацетилена из генератора АСП-1,25-7 следует производить при появлении штока у индикатора ИД-1,5 зеленого цвета, который будет обозначать о наличии в генераторе рабочего давления. Красный цвет штока будет показывать о наличии в генераторе наибольшего допустимого давления ацетилена. ВНИМАНИЕ! Приложение 2 к паспорту 2015 364563 3201 ПС При использовании генератора АСП-1,25-7 со съемными переходниками необходимо: достать через горловину генератора переходники, гайки, а также пакет с уплотнительными прокладками и кольцами уплотнительными; в резьбовые соединения переходников (2) вставить по 1-ой уплотнительной прокладке (3) и ввернуть в один переходник — клапан предохранительный КПА-1,25-7, а в другой (в зависимости от конструкции генератора), манометр или индикатор ИД-1,5, обеспечив герметичность соединения; вставить переходники с кольцами уплотнительными (4) в отверстия верхнего днища генератора; через горловину (изнутри генератора), навернут на каждый переходник по одной гайке (5), обеспечив герметичность соединения, согласно раздела И пункта 11-4. Дополнительно в комплект поставки введены: переходник — 2 шт.; гайка — 2 шт; кольцо уплотнительное — 4 шт; (из них 2 шт. запасные). Ацетиленовый генератор АСП-1,25-6 Этот переносной ацетиленовый генератор производительностью 1,25 м3/ч, рабочим давлением 0,01-0,07 МПа работает по системе ВВ. (). Генератор представляет собой вертикальный цилиндрический сосуд. Корпус 5 генератора состоит из трех частей: верхней (газообразователь); средней (вытеснитель) нижней (промыватель). Воду заливают в газообразователь через горловину. Рисунок 1 - Ацетиленовый генератор АСП-1,25-6 При достижении уровня переливной трубки 3 вода по трубке переливается в промыватель, который заполняется до уровня контрольной пробки 2. загружают в корзину 8. Уплотнение между крышкой 12 и горловиной обеспечивается мембраной 11 усилием, создаваемым винтом 13 через траверсу 14. , образующийся в газообразователе, по трубке 3 поступает в промыватель, барботируя через воды, охлаждается и промывается. Из промывателя ацетилена через вентиль предохранительного клапана 4 по шлангу 15 поступает в предохранительный затвор 7 и далее к горелке или резаку. По мере повышения давления в газообразователе пружина 10 сжимается, в результате чего корзина перемещается вверх, а вода вытесняется в вытеснитель. В результате уровень замочки карбида уменьшается, выработка ацетилена ограничивается и повышение давления прекращается. Давление ацетилена контролируют манометром 9. Предохранительный клапан служит для сброса избыточного давления ацетилена в случае его повышения. Предохранительный затвор предохраняет генератор от проникновения в него взрывной волны при обратном ударе пламени, а также от проникновения воздуха и кислорода со стороны потребления. Подготовка ацетиленового генератора АСП-1,25-6 к работе: заливают водой предохранительный затвор до уровня контрольного крана; заливают воду в корпус генератора до уровня контрольного крана; загружают корзину карбидом кальция грануляции 25х80 мм не более 3,5 кг и вставляют в реторту, плотно закрывая крышкой. Для предупреждения замерзания воды в водяном затворе при работе в зимнее время генератор утепляют ватным чехлом.
