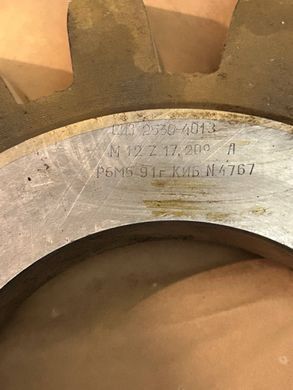

Долбяки дисковые и чашечные М 0,5 м1,м1,5 м2...-м12 Долбяком дисковым нарезают колеса наружного зацепления или колеса внутреннего зацепления с большим диаметром. Долбяк зуборезный – инструмент для нарезания зубьев цилиндрических колес методом огибания с центроидной в виде окружности, имеющий прямолинейное или винтовое возвратно-поступательное движение резания и в качестве подачи – относительное вращение долбяка и нарезаемого колеса вокруг их осей.Долбяки зуборезные должны изготавливаться из быстрорежущей стали Р6М5 или Р18. Технические условия на долбяки зуборезные определены следующими ГОСТами: 1.Долбяк ГОСТ 6762-79 ― «Долбяки зуборезные чистовые для валов и отверстий шлицевых соединений с эвольвентным профилем». По данному ГОСТу изготавливаются долбяки дисковые классы точности А и В, долбяки чашечный класс точности А и В и долбяки хвостовые класс точности В. 2.Долбяк ГОСТ 10059-80 ― «Долбяки зуборезные чистовые мелкомодульные». По данному Госту изготавливаются долбяки дисковые классы точности АА, А и В,долбяки хвостовые класс точности А и В. 3. Долбяк ГОСТ 9323-79 ― «Долбяки зуборезные чистовые». По данному Госту изготавливаются долбяки дисковые прямозубые классы точности АА, А и В,долбяки дисковые косозубые классы точности А и В, долбяки чашечный класс точности АА, А и В, долбяки хвостовые прямозубые класс точности А и В,долбяки хвостовые косозубые класс точности В. Характеристики и описание Основные Производитель СИЗ Тип Дисковый Класс точности А Количество зубьев 17 Тип зуба Прямой Угол зуба 20 ° Состояние Новое Диаметры окружностей Диаметр основной окружности 200 мм Диаметр посадочного отверстия 101 мм Долбяк — режущий инструмент, вид резца, предназначенный для долбления (при работах на соответствующих станках). Долбяк имеет вид зубчатого колеса, снабжённого режущими элементами с соответствующей заточкой. Долбяк изготовляется из быстрорежущей стали Р6М5 и Р18. Основные виды долбяков ГОСТ 9323-79 : - зуборезные дисковые, - зуборезные хвостовые, - зуборезные чашечные. Долбяк дисковый зуборезный М12 , зубов Z=17, угол заточки 20 градусов , материал Р6М5, класс точности А, СИЗ-91г. размер-200мм х 101мм х 6мм , вес 4кг. Инструмент складского хранения .
