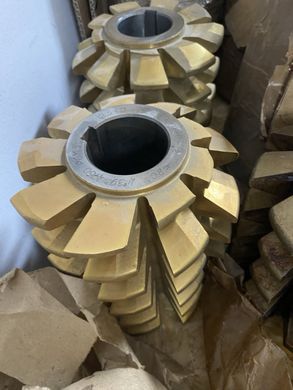

Червячные модульные фрезы применяются для чернового и чистового нарезания зубчатых колес внешнего зацепления с прямыми и косыми зубьями. Они изготовляются цельными и со вставными зубьями. Фрезы червячные для шлицевых валов с прямобочным профилем ГОСТ 8027-86 Фрезы предназначены для нарезания зубьев на валах зубчатых (шлицевых) соединений с прямобочным профилем; выпускаются правозаходными с левым направлением винтовых стружечных канавок; изготавливаются следующих типов: 1 - для обработки шлицевых валов с центрированием по наружнему диаметру; 2 - для обработки шлицевых валов с центрированием по внутреннему диаметру; классов точности А,В и С. Характеристики Основные атрибуты Страна производитель Украина Конструкция Цельная Состояние Новое Фрезы червячные модульные Червячные фрезы — представляют собой многолезвийные инструменты реечного типа, работающие по методу обката. Они изготавливаются на базе червяка, в котором для образования зубьев прорезаны стружечные канавки. При пересечении с витками червяка они образуют переднюю поверхность в виде рейки. Задние углы на зубьях создаются, как правило, затылованием, что облегчает переточку фрезы в процессе эксплуатации. Так как рейки находятся на витках червяка, то при вращении последнего режущие кромки зубьев получают не только движение вокруг оси фрезы, но и непрерывное смещение вдоль ее оси. Таким образом, червячная фреза является инструментом с конструктивным движением обката или инструментом с бесконечной рейкой, находящейся в зацеплении с нарезаемым колесом. Благодаря своей универсальности, высокой производительности и точности, червячные модульные фрезы являются наиболее распространенными зуборезными инструментами применяемыми в машиностроении для обработки прямозубых, косозубых и шевронных цилиндрических зубчатых колес, а также для нарезания зубьев червячных колес с различными видами зацепления. Одной и той же фрезой данного модуля можно нарезать колеса с различным числом зубьев, что значительно сокращает число типоразмеров фрез. Благодаря непрерывности процесса обката достигаются высокая производительность и точность колес по шагу. Обработка ведется на специальных зубофрезерных станках, обеспечивающих вращение фрезы и заготовки вокруг своих осей и движение подачи фрезы вдоль оси нарезаемого колеса. Классы точности червячных фрез Червячные фрезы изготавливаются следующих классов точности: - класс ААА и АА (прецизионные); - класс А, В, С и Д (общего назначения); - 5-9-й степеней точности для нарезания колес. Фрезы подразделяются: по числу заходов червяка - на одно- и многозаходные; по направлению витков - правые (для нарезания прямозубых и правозаходных колес) и левые (для нарезания одноименных косозубых колес); по способу крепления - насадные и хвостовые (для червячных колес); по конструкции - цельные и сборные; по технологии изготовления - с нешлифованными и шлифованными поверхностями зубьев. Фрезы червячные для нарезания шлицевых валов с прямобочным профилем Фрезы червячные для нарезания шлицевых валов с прямобочным профилем используют для нарезания зубьев на валах зубчатых (шлицевых) соединений с прямобочным профилем. Фрезы червячные для нарезания шлицевых валов с эвольвентным профилем Фрезы червячные для нарезания шлицевых валов с эвольвентным профилем используют для обработки зубчатых (шлицевых) валов с эвольвентным профилем. Червячные фрезы для нарезания зубьев звездочек Червячные фрезы для нарезания зубьев звездочек используются для нарезания зубьев звездочек к однорядным и многорядным приводным роликовым и втулочным цепям. Червячные фрезы для цилиндрических зубчатых колес с эвольвентным профилем Червячные фрезы для обработки цилиндрических зубчатых колес с эвольвентным профилем с исходным контуром по ГОСТ 13755. До 10-го модуля червячные фрезы обычно выполняются цельными с основными размерами, принятыми по ГОСТу. Фрезы более крупных модулей изготовляются сборными. Фрезы червячные мелкомодульные Фрезы червячные мелкомодульные используют для цилиндрических зубчатых колес с эвольвентным профилем с модулем от 0,15 до 0,9 мм, с исходным контуром по ГОСТ 9587-81. Наша компания предлагает фрезы червячные модульные из наличия на складе и под заказ в соответствии с ГОСТами из быстрорежущих сталей Р6М5 и Р18.
