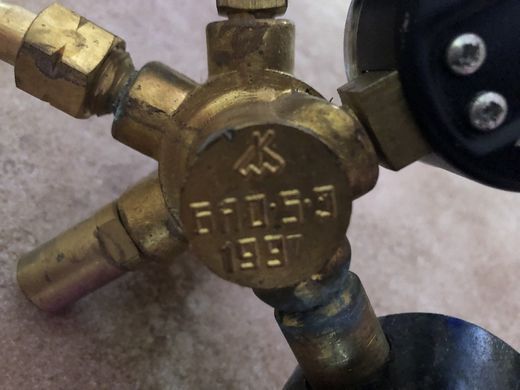

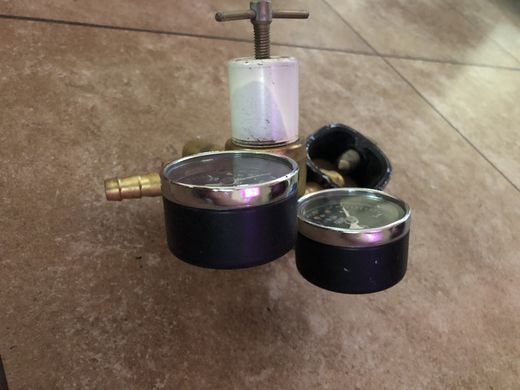

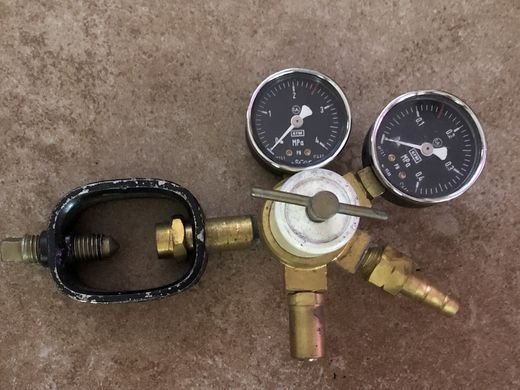

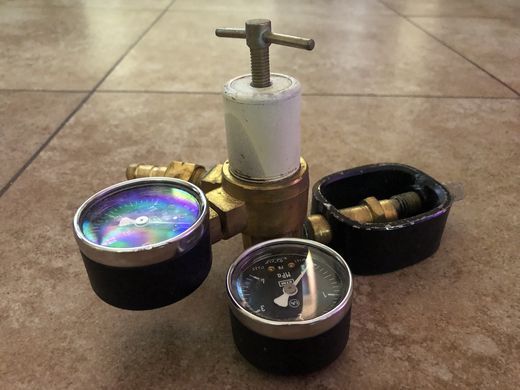

Редуктор ацетиленовый БАО-5-3 производства Харьковский кательно-механический завод Предназначен для понижения и регулирования давления ацетилена, поступающего из баллона, и автоматического поддержания постоянным заданного давления газа. ГОСУДАРСТВЕННЫЙ СТАНДАРТ РЕДУКТОРЫ ДЛЯ ГАЗОПЛАМЕННОЙ ОБРАБОТКИ ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 13861-89 Издание официальное ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ Regulators for gasflame working. General specifications Срок действия с 01.01.91 до 01.01.90 Настоящий стандарт распространяется на газовые редукторы, используемые для понижения давления рабочих газов, поступаю­щих в редуктор из баллона, рампы или газопровода распредели­тельного коллектора, и автоматического поддержания постоянным заданного рабочего давления этих газов при питании постов и ус­тановок газовой сварки, резки, пайки, наплавки, нагрева и других процессов газопламенной обработки и изготовляемые для нужд народного хозяйства и экспорта. Стандарт не распространяется на редукторы, являющиеся сос­тавными частями машин и установок. 1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ Типы и основные параметры редукторов должны соответство* вать указанным в табл. 1. Таблица 1 Тип редуктора * Наибольшая пропускная способность V. ма/ч Наибольшее давление газа на входе, Pi, МПа (кгс/см2) Наибольшее рабочее давление Pi, МПа (кгс/см2) Масса, кг, не более БКО-25 25 20(200) 0,8(8) 2,0 БКО-50 50 1,25(12,5) 2,1 БКД-25 25 0,8(8) 3,5 БАО-5 5 2,5(25) 0,15(1,5) 2,2 БАД-5 3,6 БПО-5 0,3(3) 2,0 БВО-80 80 20 (200) 1,25(12,5) 2,1 СКО-10 10 1,6(16) 0,5(5) CAO-10 0,12(1,2) 0,1(1) 1,8 СПО-6 6 0,3(3) 015(1,5), СМО-35 35 РКЗ-250 250 20(200) 1,6(16) 13,0 РКЗ-500 500 РАО-30 30 2,5(25) 0,1(1) 8 РАД-30 10 РПО-25 25 0,3(3) 8 РПД-25 10 * Значение букв и цифр: первая буква обозначает назначение редуктора: Б — баллонный, С — сетевой, р — рамповый, вторая — редуцируемый газ: А — ацетилен, В — водород, К — »кислород, М — метан, П — пропан, третья — число ступеней редуцирования способ задания рабочего давления: О — одна ступень с пружинным зада­вшем, Д—две ступени с пружинным заданием, 3—одна ступень с пневмати­ческим задатчиком, цифры — наибольшую пропускную способность редукто­ра в м3/ч. 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 2.1. Редукторы должны изготавливаться в соответствии с требованиями настоящего стандарта и технической документацией, утвержденной в установленном порядке.Редукторы, предназначенные для экспорта в районы с тропическим климатом, должны изготавливаться, кроме того, в соответствии с требованиями ГОСТ 15151. 2.2. Редукторы должны изготавливаться в климатическом ис­полнении УХЛ или Т по ГОСТ 15150, но для работы при темпе­ратуре: от минус 25 до плюс 50 °С — баллонные и сетевые редукторы для кислорода, водорода и ацетилена; от минус 15 до плюс 45 °С — баллонные и сетевые редукторы для пропана и метана; от плюс 5 до плюс 50 °С — рамповые редукторы. 2.3. Редукторы должны соответствовать требованиям ГОСТ 12.2.008 и ГОСТ 12.2.052. 2.4. Характеристика изменения рабочего давления при измене­нии давления газа на входе для всех типов редукторов может быть возрастающей и падающей (черт. 1). 2.5. Редукторы должны обеспечивать наибольшую пропускную способность У при наибольшем рабочем давлении Р2 (табл. 1) и наименьшем входном давлении Рз. Наименьшее входное давление Р3 в МПа редукторов определя­ют по формуле где /(=1,05 — для редуктора типа САО-Ю, /(=1,5 для осталь­ных сетевых редукторов; К=2 — для баллонных и рамповых редукторов. 2.6. Коэффициент неравномерности рабочего давления должен находиться в пределах: от минус 0,15 до плюс 0,15 включ.— для баллонных редукторов; от минус 0,1 до плюс 0,1 включ.— для сетевых редукторов; от минус 0,2 до плюс 0,2 включ.— для рамповых редукторов. Примечание. Коэффициент неравномерности рабочего давления опре­деляют по формуле 2.7. Рабочее давление после прекращения отбора газа Р4 долж­но быть ниже давления начала открытия предохранительного клапана. 2.8. Материалы деталей редукторов, вступающих в соприкос­новение с рабочими газами, должны быть стойкими к химическо­му, механическому или термическому воздействию этих газов при всех режимах работы редуктора. 2.9. Детали кислородных редукторов должны быть обезжирены. 2.10. Редукторы должны иметь показывающие приборы или устройства для определения давления газа, входящего и выходя­щего из редуктора. Баллонные пропановые и все сетевые редукторы должны иметь показывающие приборы или устройства только для определения давления газа, выходящего из редуктора. 2.11. Редукторы должны иметь предохранительные клапаны, установленные в рабочей камере редуктора. У двухступенчатых редукторов допускается устанавливать предохранительные клапа­ны после первой ступени редуцирования. Предохранительные клапаны не устанавливают на сетевые ре­дукторы и редукторы, рабочая камера которых рассчитана на прочность при наибольшем входном давлении Рь Предохранительные клапаны должны обеспечивать пропуск­ную способность не ниже 1/2 V при давлении 2Р2 для редукторов с наибольшим рабочим давлением свыше 0,3 МПа (3 кгс/см2) и при давлении 0,6 МПа (6 кгс/см2)—для редукторов с наиболь­шим рабочим давлением ниже или равном 0,3 МПа (3 кгс/см2). Давление начала открытия предохранительных клапанов долж­но быть выше Р4у но не более 2Р2 для редукторов с наибольшим рабочим давлением Ро>0,3 МПа (3 кгс/см2) и не более 0,6 МПа (6 кгс/см2) для редукторов с наибольшим рабочим давлением >2^0,3 МПа (3 кгс/т2). 2.12. Показатели надежности редукторов должны соответство­вать указанным в табл. 2. Таблица 2 Значение показателя для редукторов Наименование баллонных показателя одноступен­ чатых двухступен­ чатых сетевых рамповых 95-процентная наработка до отказа, ч Полный 95-процентный срок службы, г 3000 7,5 2300 6 3500 7,5 5800 4,5 Критерии отказа редукторов — нарушение герметичности уп­лотняющих поверхностей клапана и седла, разрыв мембраны, кри­терии предельного состояния — выход из строя корпусных деталей. 2.13. Комплектность редуктора должна быть установлена в нормативно-технической документации на редуктор конкретной марки. 2.14. На редукторе должна быть следующая маркировка: товарный знак предприятия-изготовителя (на редукторы, пред­назначенные для экспорта, не наносят); марка редуктора; буква Т (наносят после марки редуктора в климатическом ис­полнении Т); год выпуска (на редукторы, предназначенные для экспорта не наносят) ; надпись «Сделано в СССР» на языке, указанном в договоре между предприятием и внешнеэкономической организацией (на редукторах, предназначенных для экспорта). 2.15. Транспортная маркировка редукторов должна быть вы­полнена в соответствии с ГОСТ 14192, а редукторов, предназна­ченных для экспорта, кроме того, должна соответствовать указан­ной в договоре между предприятием и внешнеэкономической орга­низацией. 2.16. На таре должны быть нанесены основные, дополнитель­ные и информационные надписи и манипуляционные знаки: «Верх, не кантовать»; «Боится сырости»; «Осторожно, хрупкое». 2.17. Упаковку редукторов производят в соответствии с ГОСТ 23170 и нормативно-технической документацией на редуктор кон­кретной марки.
